吊環螺釘、吊環螺母的承載能力計算

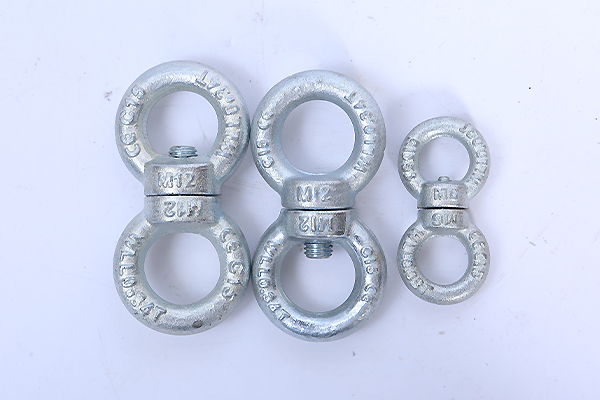

吊環螺釘和吊環螺母屬于一種索具用的配件，作為臨時性的吊點方便車間的一些設備吊運，還有就是大型管狀設備的法蘭上配合行車吊具也會用到。關于其承載能力受螺釘螺母型號而定，比如M20吊環螺釘?shù)妮d荷為1.2噸、0.83噸。而且實際使用往往需要多個組合使用，其安全的受力范圍也需進行計算。

根據材料力學分析：

1.  按照  d=24mm  計算出螺絲的橫截面積；

2.  根據螺絲的材料，查操作工程手冊，查到該材料的許用破壞應力；

3.  用螺絲的橫截面積乘以材料的許用破壞應力，結果就是zui大的可用載荷即承重。

再比如旋轉吊環的螺母和螺栓的受力情況，以及設計時需要考慮的旋入深度。其中，鋼件、鑄鐵件和鋁件的深度要求分別為1倍直徑、1.5倍直徑和2倍直徑。螺栓受力有三種情況，包括松連接、只有預緊力和預緊之后再加軸向載荷。對于前兩種情況，螺栓受到1倍和1.3倍的力，需要按照圓柱強度計算；對于第三種情況，如果是靜載荷就與第二種相似，如果是動載荷就更為復雜。
